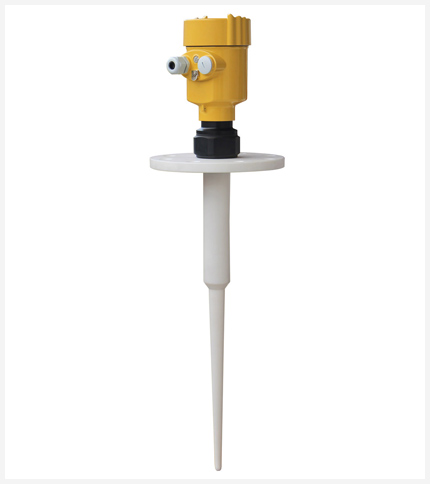

专注雷达物位计OEM定制更高精确度的测量物位计，精度可达±1MM
适用介质：液体，微腐蚀性液体
应用：污水液位测量；挥发性小的酸碱液位测量；浆料料位测量
防爆认证：Exia IIC T6 Ga/ Exd IIC T6 Gb
测量范围：20m
天线：棒式天线(PP/PTFE)
频率：6 GHz
过程温度：(-40～130)℃
测量精度：±10mm
过程压力：(-0.1～0.3)MPa
信号输出：(4～20)mA/HART
现场显示：四位LCD可编程
电源：两线制(DC24V) 四线制(DC24V/AC220V)
重 复 性：± 1mm
外壳：铝 单腔/铝 双腔/塑料/不锈钢 单腔
过程连接：法兰(选配)/螺纹
400-1610-067

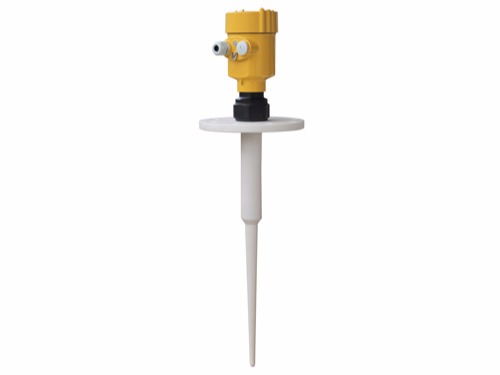

6GHz智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非金属容器或管道内，对人体及环境均无伤害。
通过天线系统发射并接收能量很低的极短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2；其中C为光速。因空罐的距离E已知，则物位L为：L=E-D。
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如图
如何确保安装满足IP67的要求：
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
请拧紧电缆密封头，见②
请将未使用的电气接口用盲堵堵紧，见③
咨询热线：400-161-0067
适用介质：液体，微腐蚀性液体
应用：污水液位测量；挥发性小的酸碱液位测量；浆料料位测量
防爆认证：Exia IIC T6 Ga/ Exd IIC T6 Gb
测量范围：20m
天线：棒式天线(PP/PTFE)
频率：6 GHz
过程温度：(-40～130)℃
测量精度：±10mm
过程压力：(-0.1～0.3)MPa
信号输出：(4～20)mA/HART
现场显示：四位LCD可编程
电源：两线制(DC24V) 四线制(DC24V/AC220V)
重 复 性：± 1mm
外壳：铝 单腔/铝 双腔/塑料/不锈钢 单腔
过程连接：法兰(选配)/螺纹
| 一般数据 | 材料 | 天线 | PTFE、PP |
| 外壳 | 铝、塑料、防静电PP、不锈钢316 | ||
| 外壳和外壳之间的密封 | 硅橡胶 | ||
| 外壳视窗 | 聚碳酸脂 | ||
| 接地端子 | 不锈钢 | ||
| 过程连接 | HBRD801 | G1½″A 螺纹 或 1½″NPT 螺纹 / 法兰 | |
| HBRD802 | PTFE 翻边法兰 | ||
| HBRD803 | 不锈钢法兰 | ||
| HBRD804 | 不锈钢法兰 | ||
| HBRD805 | 不锈钢法兰 | ||
| HBRD806 | 不锈钢法兰 | ||
| 供电电压 | 两线制 | 标准型 | (16～26)V DC |
| 本安型 | (21.6～26.4)V DC | ||
| 功耗 | max. 22.5mA | ||
| 允许纹波 | |||
| - <100Hz | Uss < lV | ||
| - (100～100K)Hz | Uss < l0mV | ||
| 隔爆型 | (22. 8～26. 4) V DC 两线制 | ||
| (198～242) V AC 四线制 / 110V AC 四线制 | |||
| 功耗 | max. 1VA，1W | ||
| 电缆参数 | 电缆入口／插头 | 1个 M20xl.5电缆入口（电缆直径5～9mm） | |
| 1个 盲堵 M20xl.5 | |||
| 弹簧接线端子 | 用于导线横截面2.5mm² | ||
| 输出参数 | 输出信号 | (4～20)mA/HART | |
| 分辨率 | 1.6μA | ||
| 故障信号 | 电流输出不变；20.5mA；22mA；3.9mA | ||
| 两线制负载电阻 | 见下图 | ||
| 四线制负载电阻 | 最大500Ω | ||
| 积分时间 | (0～36)s，可调 | ||
| 特征参数 | 盲区 | 天线末端 | |
| HBRD801 | 20m（液体） | ||
| HBRD802 | 20m（液体） | ||
| HBRD803 | 35m | ||
| HBRD804 | 35m | ||
| HBRD805 | 20m | ||
| HBRD806 | 15m | ||
| 测量间隔 | 约1s （取决于参数设置） | ||
| 调整时间 | 约1s （取决于参数设置） | ||
| 分辨率 | 1mm | ||
| 精度 | 10mm 或＜0.1%（见下面精度示意图） | ||
| 工作存储及运输温度 | (-40～80) ℃ | ||
| 过程温度（天线部分的温度） | |||
| HBRD801 | -40～130℃ | ||
| HBRD802 | -40～130℃ (标准型) / -40～180℃ (高温型) | ||
| HBRD803 | -40～130℃ (标准型) / -40～180℃ (高温型) | ||
| HBRD804 | -40～130℃ (标准型) / -40～180℃ (高温型) | ||
| HBRD805 | -40～130℃ (标准型) / -40～180℃ (高温型) | ||
| HBRD806 | (-40～400)℃ | ||
| 相对湿度 | ＜95% | ||
| 罐内压力 | Max. 4MPa | ||
| 耐震 | 机械震动l0m/s² , (10～150)Hz | ||
推荐位置（2），罐壁至安装短管的外壁应满足以下要求：离罐壁最佳距离为罐体直径的1/4或1/6处，离罐壁的最小安装距离为测量范围的1/10。例如: 10m液位储罐，离罐壁的最小安装距离应1m。
● 不能安装在入料口的上方（4）
● 不能安装在中心位置（3）, 如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。
● 如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。
锥形罐的安装
锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。
有堆料的储罐
有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。 （由于倾斜的固体表面会造成回波衰减，甚至丢失信号的问题）
罐内安装说明
在信号波束内，应避免有如下安装物：如（1）：限位开关，温度传感器等。
对称装置如（2）：真空环，加热线圈，挡板等等。
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
