浅析一体式超声波液位计

前几天有用户问小编什么是一体式超声波液位计?它的测量原理和安装注意事项有哪些?那今天小编就给大家简单介绍一下一体式超声波液位计。

一体式超声波液位计广泛用于储罐、水池和水库的液位和体积测量，以及明渠的流量测量。在实际使用中，许多界面是不可接近的，例如对测量设备产品的腐蚀(酸和碱)，对测量设备的污染场合(下水道)，或在测量设备上产生粘附力的物质(粘合剂)。因为一体式超声波液位计的测量技术基于非接触式超声波原理，所以一体式超声波液位计适用于物理手段无法接触的液位和料位位置。

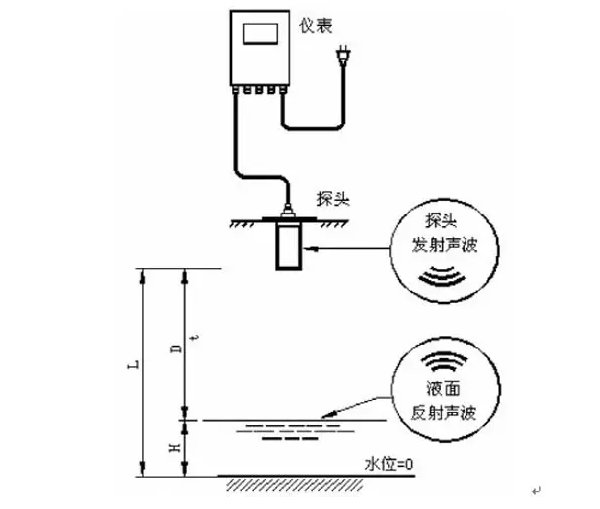

一体式超声波液位计的测量原理是液位计接线盒中的微控制器产生一定频率的超声波，该超声波由垂直于物体表面的超声波驱动、放大和发送。当超声波接触物体表面时，它会反射回超声波。在反射波形被电路放大后，信号被生成给微控制器。在一定的温度下，超声波的波速是一定的值，因此微控制器只需计算波的往复时间，即可根据公式S=C*T/2获得物位高度。

一体式超声波液位计有以下几点安装需要注意的事项：

1、仪表的安装高度，应小于所购仪表的量程。

2、换能器发射面到Z高液位(即盲区)的距离，应大于所购仪器的盲区。

3、换能器的发射面，应与液体表面平行。

4、换能器的安装位置，应尽量避开正下方进出水口液位剧烈波动的位置。

5、池壁不光滑时，仪表应距池壁1.0m以上。

6、虽然仪表本身装有防雷装置，但当仪表在雷电多发区使用时，在仪表进出口端安装另一个防雷装置。

7、当仪表在特别炎热和寒冷的地方使用时，即当环境温度可能超过仪表的工作要求时，应在仪表周围加装防高低温装置。
