雷达液位计在特殊场合中的安装形式分析

雷达液位计除了最基本的安装方式，有时还会使用测量管、静止管和旁通管来安装。这是测量泡沫、剧烈湍流、机械结构复杂的储罐和介电常数极低的液体的基本装置，本文带大家一一了解。

不导电且介电常数极低的液体，可以使用测量管或旁通管，测量管有效集中了微波能量，并能在液体表面获得更高的反射回波，还可以测量低至ers1.5的介电常数。非常准确可靠。如果是表面由强大的搅拌器或剧烈的化学反应引起的罐中液体表面的强烈湍流会影响微波反射，因此无法进行可靠测量。使用静止管，安装在储罐中或旁通管，即使在储罐中进行强烈搅拌，也可以进行可靠的测量，但是前提是没有材料积聚在管壁上。当液体上有较厚的导电泡沫时，微波会在泡沫表面反射，雷达液位计测量的是泡沫表面的高度，而不是液位。如果泡沫是轻质干燥泡沫，微波可以穿透泡沫以测量液位。测量结果是与泡沫的状况和性质有关的不确定因素。如果采用静止管或旁通管进行测量，则可以避免泡沫的影响，泡沫一般不会进入测量管内。

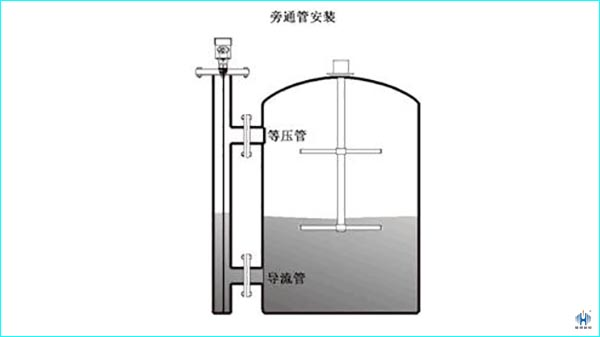

雷达液位计在管内测量时应注意的问题有，立管或静止管底部必须开口，必须延伸到整个测量范围。通风口和泄放孔必须在同一轴线上，天线的线极化方向必须朝向通风口或泄放孔。雷达液位计除装在测量管或静止管外，还可以装在罐外的旁通管上，极化方向将指向旁通管和处理罐连接。另外微波在圆管内传播的速度会变慢，如果不调整波速，显示的距离会比实际测量的距离有所增加，波速减慢的程度与管道的频率和直径有关。使用测量管测量不均匀或分层液体时，需要在测量管上自上而下开槽，使管内外的不均匀物质充分混合，保证管内外液面是一致的。短槽通常在测量管的径向相对侧上偏移，安装时，偏振方向应指向缺口方向。测量粘性物料时，测量管内径必须大，以免物料堆积造成测量误差。

不管是普通的安装方式还是使用旁通管、静止管安装测量，其实最主要的目的都是一个，那就是使雷达液位计不受干扰，不受特殊情况的影响，从而完成准确测量。至于到底安装还是不安装管道测量，那就需要根据自己的工况来选择了。
