雷达液位计测量脱醛反应釜容易出现的问题（上）

在脱醛反应釜中，亚硫酸钠与反应产物中的甲醛反应生成次甲基羟基磺酸钠，该反应是放热反应，必须在弱碱性环境中进行。进入脱醛反应釜的原料和加入的亚硫酸钠是固定的，反应釜必须加入一定量的碱进行中和。脱醛反应釜内的液位由雷达液位计测量，它的液位在生产过程中尤为重要，一旦出现错误，操作人员就会加错料，影响反应，从而出现安全事故。今天我们一起分上下篇看看雷达 液位计测量反应釜，会出现什么问题，产生的原因又是什么?

由于某企业中的脱醛反应釜的工艺要求，将脱醛反应釜的液位降至40%以下。在此期间，出现了控制中心的液位在20%到30%之间波动，操作员显示了这一点，经常调整工艺，影响生产，并且脱醛液开始停止搅拌，液面趋于0%，波动消失。那么出现这种问题的原因是什么?

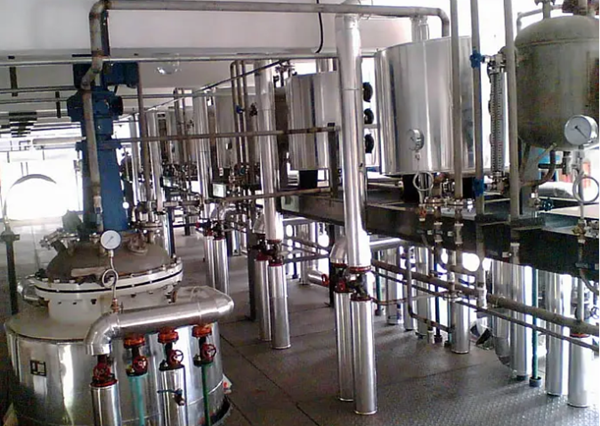

（图源网络）

首先我们分析雷达液位计，雷达液位计一般适用于易燃、易爆、强腐蚀性物料的液位测量，特别适用于大型立式储罐和球罐的测量。该材料的工作压力可从负压到小于或等于4.0MPa，温度可在-200℃至230℃正常工作。可配置不同的输出信号，如4mA~20mA标准信号，也可配置485通讯接口，满足不同的参数测量要求，也可采用不同的安装方式，满足球罐、立罐、内浮顶气柜.和外部储罐，浮顶气柜的测量要求。雷达液位计由一次仪表和二次仪表组成。雷达液位计的主要仪表通常采用法兰连接安装在储罐顶部，由安装法兰、电子元器件、天线、波导接头等组成。电子元器件由混频电路、振荡器、差频放大器、调制器、A/D转换器等组成，二次仪表基本为盘装式，由A/D转换、集成电路、显示器和电源组成。多芯屏蔽专用电缆用于连接一次仪表和二次仪表，其作用是给一次仪表供电，并将A/D转换信号传送给二次仪表。雷达液位计是由一次仪表的振荡器产生的高频振荡电磁波，经调制电压调制后，以等幅形式振荡，由天线发射到液面被测物料通过耦合器等元件，高频波经液面反射回来，再次被天线接收后，返回波通过一些电气元件进入混频器，混频器产生差频接收到发送波和返回波信号后的信号。差频信号经差频放大器放大后，经A/D转换后送至计算装置进行频谱分析，即通过频率差和时间差计算出液位高度，并显示在显示器上。

本文主要分析了，雷达液位计测量脱醛反应釜时出现的问题，以及介绍了对雷达液位计的深度剖析，下篇文章我们将为大家分析反应釜的特点和产生这种故障的原因究竟是什么。
