简单了解雷达料位计如何测量干熄炉

作者: 编辑: 来源: 发布日期: 2022.09.27
信息摘要:
随着技术不断地发展,雷达料位计的测量效果也越来越出色,测量多种介质,在多种场合下工作不在话下。今天想带大家简单了解雷达料位计是如何测量干熄炉…

随着技术不断地发展,雷达料位计的测量效果也越来越出色,测量多种介质,在多种场合下工作不在话下。今天想带大家简单了解雷达料位计是如何测量干熄炉的,从而对雷达料位计有更深的认知。

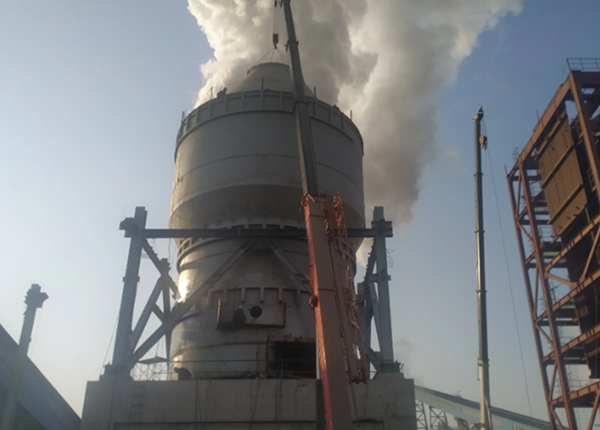

干熄炉是干熄焦装置中的主要设备,干熄焦原理是利用冷惰性气体与干熄焦炉内的热红焦进行热交换,使焦炭冷却,热量传递到干熄焦锅炉产生蒸汽,冷却后的惰性气体再由循环风机吹入干熄焦锅炉冷却焦炭。干熄焦锅炉产生的中压蒸汽用于发电。红焦从干熄焦炉上部进入,经过预贮室到冷却室,冷却后的焦炭从下部排出,冷却气体从干熄焦炉下部吹入,在冷却段通过与其接触的热焦的热交换变成热气。然后从干熄焦炉壁中部的倾斜风道排入上部环形通道,最后进入一次除尘器的进口。由于环形烟道内气体为负压,为防止预储室和环形烟道内压力泄漏,大量焦粉甚至小焦块被吸入倾斜风道。

微信图片_20220927153700

(图源网络)

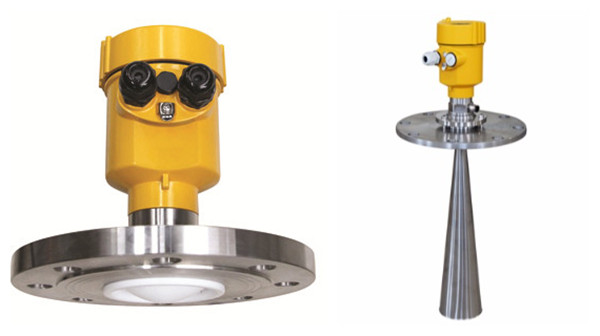

雷达料位计在干熄炉上的应用,需要考虑很多方面,例如雷达料位计选型、雷达料位计在干熄炉上的安装等。首先雷达料位计的选择采用非接触式仪表测量焦炭料位。微波雷达料位计通过从容器顶部天线发射的雷达信号对容器内产品的料位进行测量。在雷达信号被物料表面反射后,回波被天线接收。由于信号频率不断变化,与此时发射的信号相比,回波的频率稍微有所不同。频率的差异与产品表面的距离成比例,因此可以精确计算料位。其次关于安装的要点,在干熄焦炉上安装雷达料位计,测量通道和安装平台是根据雷达料位计的结构设计的。料位计的安装以干熄焦炉砌筑线的中心为基准,安装角度被认为能够准确测量上限料位。雷达料位计安装在干熄焦预贮室锥顶段,测量通道采用锥形通道。另外还需要注意的是雷达料位计测量通道设计,雷达料位计采用锥形测量通道,干熄焦炉壳开孔尺寸>2m,采用组合砖分层镶嵌的设计方法,保证过顶砖的支撑强度。

d0a2ef24ce5142ac95c2461bb22009ec_71

雷达料位计在干熄炉上的应用,需要注意的点就是这样。其实不只是测量干熄炉,测别的介质或者在其它储罐上应用也同样,需要注意选型、需要注意安装位置等,只有这样才可以把雷达料位计的优点发挥到极致。
