分析三种液位计测量高温蜡油的效果（上）

选对合适的液位计，不仅可以降低故障率，提高测量精度，还可以大大降低维护成本，今天要说的高温蜡油介质的液位计选型，必须从介质的特殊性和高温高压的工作环境等多方面因素考虑，我们分上下两篇列举三种液位计的测量原理，以及在测量高温蜡油时产生的问题来分析哪种液位计最适合。

首先说导波雷达液位计，它是通过时域反射的原理来测量的，雷达液位计发射的电磁脉冲以光速沿钢缆或探头传播。当发射的电磁波遇到被测介质表面时，向外发射子脉冲被反射形成回波并沿同一路径返回脉冲发射装置。发射装置与被测介质表面的距离与脉冲的传播时间成正比，通过计算得到液位高度问题。导波雷达液位计可对液体、颗粒、浆体进行连续液位测量，在实际测量过程中不受介质变化、温度变化、湿度变化、惰性气体、蒸汽、粉尘、泡沫等因素的影响过程。它可以用于水和液体 储罐、甲醇储罐、酸碱储罐、浆液储罐、固体颗粒、小型储油罐、蜡油储罐以及各种导电和非导电媒体。腐蚀性介质，如煤仓、灰仓、油罐、酸罐等。另外导波雷达液位计对安装空间有一定的要求，安装法兰直径不宜大小于最小安装要求，直管段不应高于最大尺寸。同时，要注意介质的 介电常数，一定要根据介质的介电常数选择合适的型号。

然后是差压式液位变送器，它安装在液体容器的底部和顶部，通过测量容器内两个不同点的表压信号来反映液位的高度，按形式分为气动式、电动式和法兰式差压液位变送器三种。安装方便，易于实现自动调节和远传信号。通常有气相和液相两个取压口，液相压力点的压力不仅受容器内液体本身产生的静压的影响，还受气相压力的影响，液相和气相压力之差是设备中液柱产生的静压。

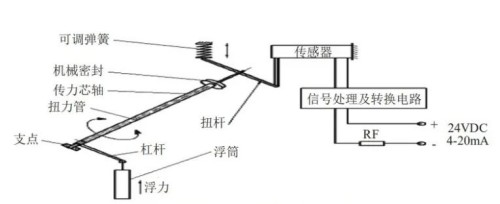

最后是浮筒液位计，它是典型的变浮力液位计，当液位发生变化时，浸没在被测液体中的下沉圆筒的体积不同，不同体积的浮力也不同，产生位移，再通过机械传动将各分量转换成相应的角位移测量液位，使传感器与杠杆机构合二为一，可直接测量浮标在液体中的浮力。常用于敞口容器或压力容器中连续测量液位、边界液位和密度的工况。智能浮筒液位计由4部分组成：浮筒、扭力管、传感器和杠杆。

（图源网络）

本文着重写了三种液位计的测量原理，可以看出不论是导波雷达液位计还是差压亦或是浮筒液位计，都各有特点。下篇文章，一起看看这三种液位计在测量高温蜡油时有哪些问题产生，是如何解决的以及哪种最适合测量高温蜡油。
