案例:雷达物位计测量金属锥形底仓

作者: 编辑: 来源: 发布日期: 2022.12.08
信息摘要:
雷达物位计是先进的测量仪表,适用于固体料、过程容器或强粉尘易结晶、结露场合。具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。可以适应…

雷达物位计是先进的测量仪表,适用于固体料、过程容器或强粉尘易结晶、结露场合。具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。可以适应高温高压蒸汽等恶劣的生产环境。今天分享一个雷达物位计测量金属锥形底仓的案例,看看测量中出现了什么样的问题以及解决办法。

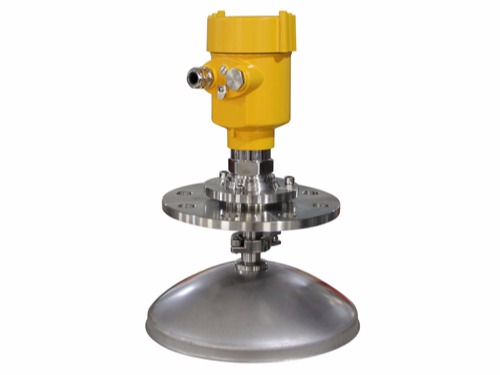

雷达物位计是一种利用时间行程原理实现物位测量的仪表,雷达波在工作时会以光速运行,运行时间由电子元件转换,将电信号转换为距离物位信号。物位计的探头发出高频脉冲并沿电缆传播,当脉冲遇到物料表面时,被反射回来,被仪器内的接收器接收,并将距离信号转换为物位信号。雷达物位计不受温度、压力、气体的影响,与介质表面无接触,它可以快速准确地测量不同介质的物位。不仅可以在高温高压下进行测量,而且准确、安全、节能。雷达物位计的发射功率仅为每平方厘米几微瓦,因此可以不受任何限制地用于各种场合。在实际应用中,雷达信号可以被金属外壁完全屏蔽,雷达物位计使用的材料稳定,可以回收利用。几乎所有介质都可以测量,雷达信号的反射取决于两个因素:被测介质的电导率和被测介质的 介电常数,所有导电介质都能很好地反射雷达信号。雷达传感器可以测量介电常数大于1.5的所有介质。

d0a2ef24ce5142ac95c2461bb22009ec

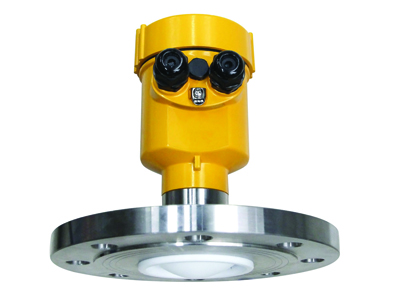

下面我们来看案例,客户需要测量距离为10~11m 的金属锥形底仓,测量介质为浆料。在使用一堆时间测量的时,出现了空仓时,无法正常显示零位的现象。但雷达物位计在有料的情况下,测量值基本准确。慧博新锐售后工程师及时进行了专业的服务,首先检查现场,发现安装位置比较靠近进料口,且基本接近在中心位置,雷达物位计安装位置不是很理想。在无料位时,雷达波会进入锥型底仓而使反射回波失真。最后建议客户更正使用方案:先将安装位置移到远离进料口的位置,且稍靠近仓壁(离仓壁约1.0m 处),且雷达物位计喇叭口朝向下料口位置。改进后效果良好,问题得到解决。

61736c71ec0142f0bc65a58f05c0d18b

雷达物位计测量金属锥形底仓时,本文中出现的问题属于比较常见的问题,安装不正确是导致雷达物位计测量不准确的一个重要的原因,大家务必按照要求正确安装仪表,才可以保证测量结果的准确。
